Pince de serrage usinable

Présentation

Les pinces de serrage usinables avec machoires sont parfaites pour le maintien et la création de pièces de forme irrégulière.

Le maintien simple par l'intérieur ou l'extérieur de la pièce élimine le besoin de fixations personnalisées.

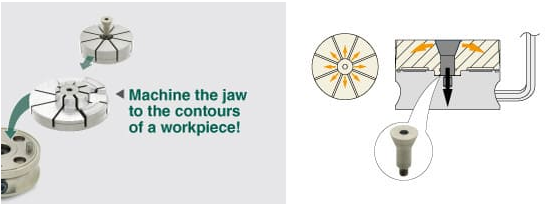

Maintien par l'extérieur :

Ext1

Course de serrage : 0,3 mm de diamètre

Le cylindre à came est serré, la partie inférieure centrale de la mâchoire est tirée vers le bas.

En même temps, les 8 sections de mâchoires s'inclinent vers le centre pour le serrage.

Int2

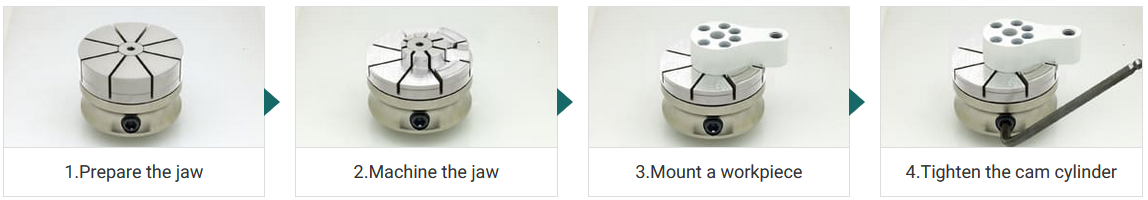

Déroulé de l'installation et utilisation :

Déroulé Ext

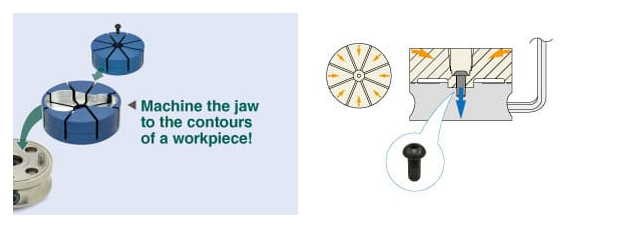

Maintien par l'intérieur

Int1

Course de serrage : 0,3 mm de diamètre

Le cylindre à came est serré, la vis conique est tirée vers le bas.

En même temps, les 8 sections de mâchoires s'agrandissent pour serrer la pièce.

Int2

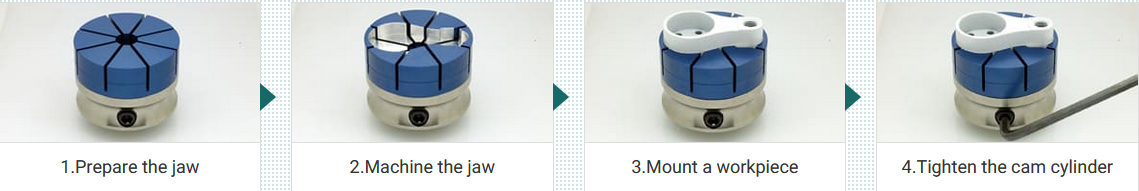

Déroulé de l'installation et utilisation :

Déroulé Int



GAMME

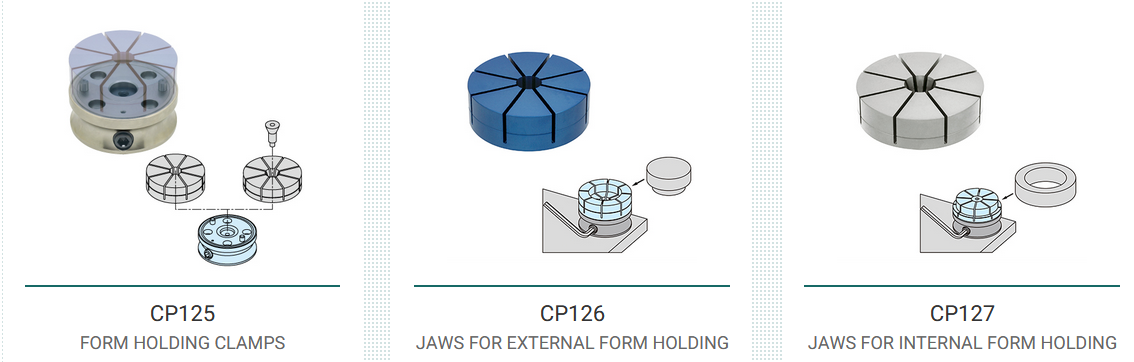

Dans la gamme des pinces de serrage usinables, il existe 2 modèles. Serrage par l'intérieur CP126 ou par l'extérieur CP127. Les 2 étant équipés de la même base, le CP125.

3 Modeles



Vous trouverez les différentes documentations en bas de page.



Caractéristiques

Caractéristiques

Avantages
Spécificités

Spécificités

Maintien
Simple et facile
Utilisation
Maintien interne ou externe
Matière
Aluminium anodisé
Secteurs d'activités
Automobile / Industrie / Agroalimentaire et Conditionnement / Transport / Pharmaceutique / Biens de consommation
Applications
Soudage / Montage - Essais / Assemblage / Usinage / Collage
